KDHG互感器特性綜合測試儀使用方法以及注意事項
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-10-27 08:37:00閱讀：

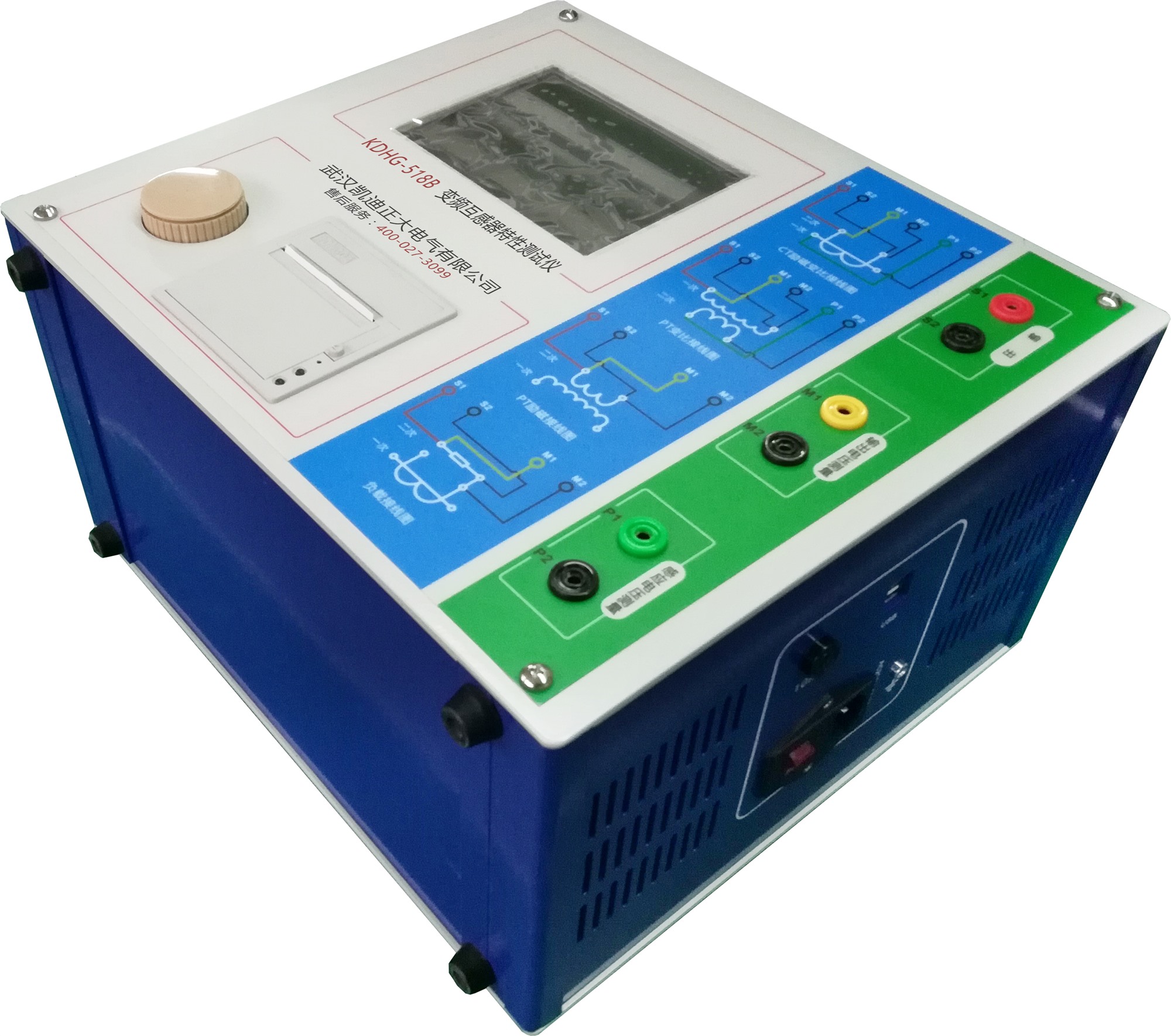

KDHG變頻式互感器綜合測試儀是武漢凱迪正大電氣公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、高新的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高是電力行業用于互感器的專業測試儀器。
互感器單機運行軟件操作方法
旋轉鼠標使用方法旋轉鼠標的功能類似計算機上使用的鼠標，它有三種操作：“左旋”，“右旋”，“按下選定”。使用鼠標的這三種操作可以用來移動光標、數據輸入和操作選定等。移動光標： 通過旋轉鼠標移動光標位置，當光標移到某一選項上需要選定時，“按下”旋鈕即可選定此項。數據輸入： 當需要修改數據時，請將光標移動到所需要修改數據的位置上，按下鼠標，即進入數據的百位或十位修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作。按下鼠標確認該位的修改，并進入下一位的修改，同樣左旋或右旋鼠標進行下一位的增減。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時旋轉鼠標可將光標移走。
連接好裝置面板上的交流電源（AC220V或AC380V），打開面板上的控制電源開關，液晶屏背光亮，裝置進行自檢，會聽到“嘀嘀”兩聲，自檢完畢后將顯示歡迎界面，5秒鐘之后進入互感器綜合測試儀漢化主菜單。主菜單有四個可選項，旋動旋轉鼠標將光標移到某一選項上時，該項底色反白顯示，按下旋轉鼠標即可進入此項功能操作菜單。
在主菜單界面，用旋轉鼠標將光標移動到電流互感器試驗選項上，按下旋轉鼠標即可進入CT試驗內容選擇菜單，將光標移到某一項上，按下旋轉鼠標即可進入此項試驗操作界面。操作完成后按“返回 ”即可退出本界面。
CT伏安特性試驗的軟件界面
在“CT試驗”主界面上，將光標移動到“（1）伏安特性測試，誤差曲線 ”選項上，按下旋轉鼠標即可進入CT伏安特性試驗設置界面（如圖4所示）。界面參數說明：升壓器類型：“內置”指使用單機內部自帶升壓器；“外接”指使用外部升壓器裝置配件；“自備”指使用用戶自備升壓器（須選用伏安特性及變比極性試驗外接信號采集裝置）。最大輸出電壓：電流互感器二次側所能承受的最大電壓，內置升壓器輸出電壓范圍為0～1000V；外接升壓器電壓范圍為0～2500V；自備升壓器電壓范圍為0～5000V。最大輸出電流：電流互感器二次側所能承受的最大電流，內置升壓器電流范圍為A型（0～25 A）、B型（0～20 A）；外接升壓器電流范圍為0～1.5 A；自備升壓器電流范圍為0～25 A。CT退磁次數：為保證伏安特性曲線的真實性，在描繪曲線前對使用時間過長的電流互感器進行幾次升壓、降壓過程，退去電流互感器中的殘留磁性?？梢栽O置為“0”～“5”，“0”表示不進行退磁操作。升壓速度調節：指試驗時自動調整升壓速度，1檔最低，4檔最高。交流輸出保持：當輸出電壓、電流達到設定值時，若選擇“是”則保持此輸出狀態15秒，若選擇“否”則立即停止試驗。開始試驗：按此鍵試驗開始，進入CT伏安特性測試界面。記錄查詢：按此鍵查詢CT伏安特性試驗歷史記錄，進入CT伏安特性試驗記錄查詢界面。說明：設置最大輸出電壓和最大輸出電流可對電流互感器進行保護，在試驗過程中，一旦電壓或電流超出設定值，測試儀將自動停止升壓并退至零位，試驗自動結束。
CT伏安特性試驗的操作說明確認接線無誤后，先接通主回路輸出控制開關，設置好升壓器類型、最大輸出電壓、最大輸出電流、CT退磁次數、升壓速度調節等參數后，使用旋轉鼠標，將光標移動至 開始試驗 選項，即可準備開始試驗。
互感器特性綜合測試儀測試過程中需注意事項：
電力檢測設備在使用的過程中也是需要注意一些事項的，以下是互感器特性綜合測試儀在測試過程中的幾點事項：
1、使用互感器特性綜合測試儀時，注意的是直流高壓輸出是負電壓，而地為正極。
2、互感器特性綜合測試儀在測試時，應緩慢增加電壓，充電電流小于所設定的漏電電流值，直到規定測試電壓，進行測試。因為測試電容時，在電容器兩端加上電壓時有一充電過程，此時在測試電路中有一充電電流，當該電流大于所設定的漏電電流值時，耐壓測試儀就會報警，使測試中斷，無法進行。
3、不能采用固定電壓，復位—啟動方式進行測試.在交流回路中相當于直流回路中的電阻，因此，安規測試儀在交流回路中就產生一個電流，當該電流大于所設定的漏電流值時，耐壓測試儀就會報警，使得測試中斷，無法進行。
4、在測試前，應先計算好電容器的容抗，再算出在測試電壓下的回路電流值，然后調節耐壓測試儀漏電流預置值，使其略大于回路電流值，再進行測試。
5、測試電纜等分布電容大的元件（設備）要等同于電容器測試。
6、做好各項安全接地，以及安全防護措施。
互感器特性綜合測試儀主要測試設備的溫度，比如絕緣材料在正常情況下工作溫度，這個溫度在最高的設備允許工作溫度下，要小于絕緣材料的最大允許溫度。
