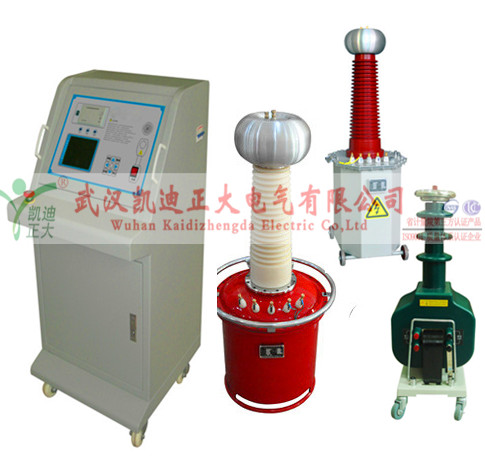

凱迪正大變壓器綜合試驗臺即變壓器綜合試驗系統 適用于供配電系統，變壓器制造廠，工礦等企業等單位。該試驗臺集變壓器多項試驗功能于一體，具有變壓器各項試驗控制、監視、測量、保護等多種功能。該系統具有操作簡單直觀、性能可靠、測量數據準確等特點。能準確測量變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、變比組別、繞組直流電阻；并自動換算到額定電壓下的空載損耗、額定電流下和溫度下負載損耗和阻抗電壓百分比。
另外，該系統還可安全可靠完成變壓器工頻耐壓試驗、感應耐壓試驗以及變壓器溫升試驗。為檢測或修造變壓器提供了可靠的數據。該系統更智能化、現代化、操作更簡單、更方便。該系統也是變壓器生產廠家實力的一種體現。系統有兩種操作模式（兩種操作方式互鎖，只能在一種操作方式下工作），該操作方式只需在計算機顯示器上點擊鼠標即可完成試驗。大多數的操作執行有系統內PLC啟動其命令執行單元，完成試驗。另外系統還配置視頻監控系統，監視其試驗區域，做到更安全、更可靠。
接下來我們來看下變壓器綜合試驗臺的詳細介紹，變壓器綜合試驗臺操作方法：
1.測試臺的A、B、C接被試品的高壓端，a、b、c接低壓端。
變壓器的中性點不接儀器，也不接大地。接好儀器地線。將電源線的一端插入儀器面板上的電源插座，另一端與交流220V電源相聯。 注意：切勿將變壓器的高低壓接反！
2、打開儀器的電源開關，稍后液晶屏上出現主菜單:
此時可 按"↑"鍵，選擇功能菜單。按"確認"鍵，執行相應功能。 注：選中菜單，菜單文字反向顯示（黑底白字）；按下按鍵，放開按鍵，為一次按鍵的輸入。
3、接法設置，進入接線方法設置后，液晶屏顯示如圖所示：
此時 按"↑"鍵選擇接法（單相，Yy、Y/d、Dd、D/y）。 按"確認"鍵保存接法，返回主菜單。 注：測量三相變壓器時，不知道接線方法，請選擇Dy。
4、設置變比，進入變比設置后，液晶屏顯示如圖所示：
此時 按"→"鍵選擇數據位，選中的數據反向顯示。 按"↑""↓"鍵修改數據。 選中數字后， 按"↑""↓"鍵，數字由0到9循環變換，如果是*位，數字只能由1到9循環變化，不會出現0。選中小數點后 按"↑""↓"鍵，小數點循環移動。按"確認"鍵保存數據，返回主菜單
5、開機預熱5分鐘后，可開始測量，測量完成后，顯示如所示：
每次測量完成后，儀器自動保存數據，最多保存20個數據，超過20清除全部數據，并從1開始。行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。 第二行為組別。第三行左邊為AB相的變比，右邊為AB相的相對誤差，以下依此類推。 如果測單相變壓器，只有前三行顯示。 如果實測變比的相對誤差大于10%顯示"＞10%"，如果實測變比的相對誤差小于－10%，顯示"＜－10%" 按"↑"鍵，查看數據。 按"←"鍵，進入打印菜單，可打印本次數據。打印全部數據，可清除全部歷史數據。 按"確認"鍵，返回主菜單。
變壓器綜合試驗臺注意事項：
1、在測量期間，人切不要觸摸試品。
2、如果測試線短路，高、低壓接反，會熔斷保險絲。保險絲熔斷后，如果進行測量，液晶屏?xí)@示"正在測量，請等待！"的字樣，然后停住。此時，請關機，更換相同容量的保險絲，重測。
3、儀器工作時，如果出現液晶屏顯示紊亂，按大多數按鍵均無響應，或者測量值與實際值相差很遠時，請按復位鍵，或者關掉電源，然后重新操作。
4、如果液晶屏沒有字符顯示，或顏色很淡，可調節亮度電位器至合適的位置。在陰暗的地方工作，可以打開背光。
更多高壓試驗?zāi)蛪寒a(chǎn)品詳情凱迪正大系列產品列表：http://www.sdlygy.cn/products_list/pmcId=22.html （點擊鏈接進入）試驗變壓器在選購產品時有任何不懂的地方，可以隨時咨詢我們的銷售人員。
