串聯諧振耐壓試驗裝置如何正確的接線及方法
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-12-08 17:46:00閱讀：
串聯諧振耐壓試驗裝置如何正確的接線及方法
變頻串聯諧振試驗裝置可進行各種可進行各種交流耐壓試驗，有GIS耐壓試驗、電纜耐壓試驗、發電機耐壓試驗、變壓器感應耐壓試驗等。這些耐壓試驗都是電力系統中常規的試驗，我們要要掌握。為了更好的進行這些耐壓試驗，在此之前，我們還要了解變頻串聯諧振試驗裝置各種試驗接線方法。

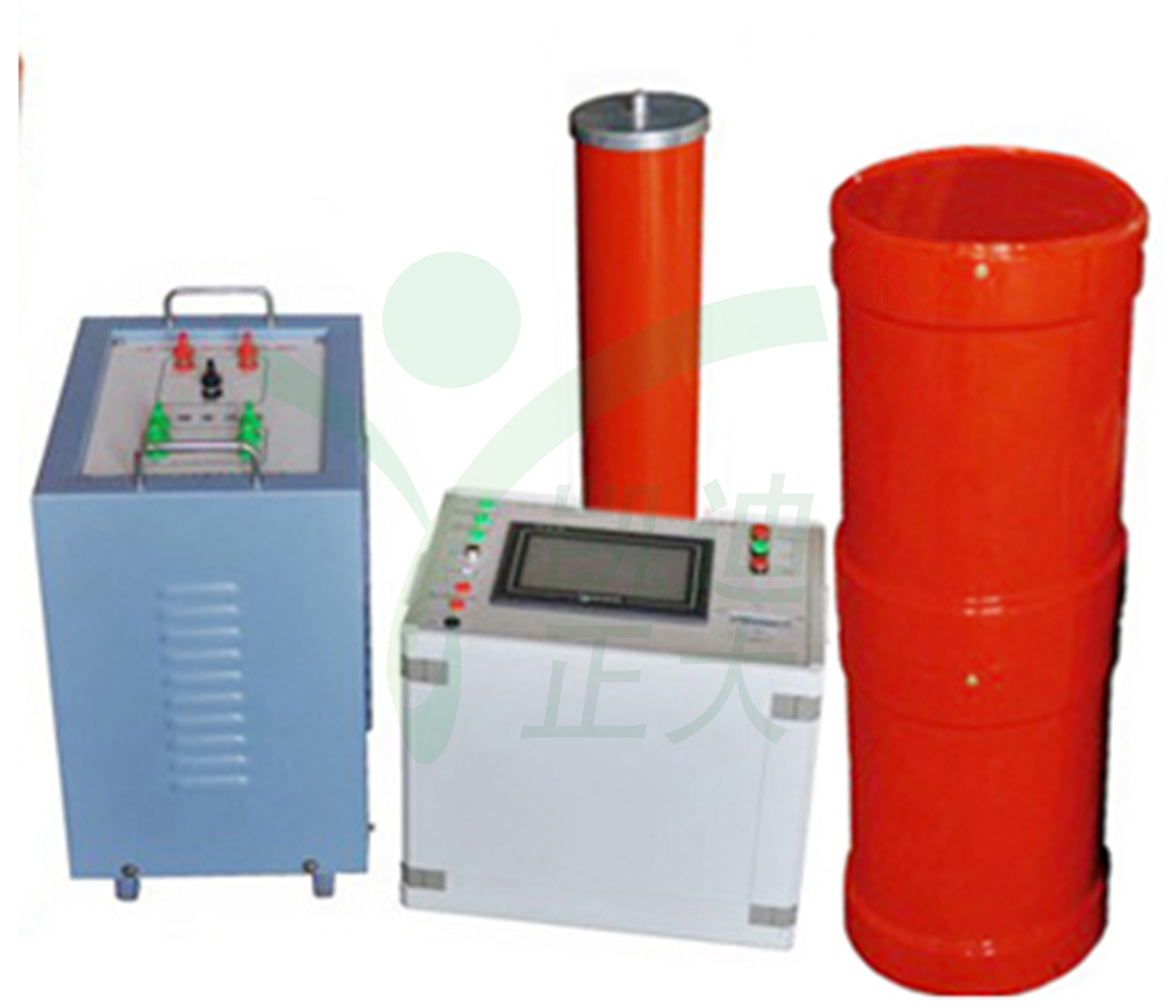

串聯諧振耐壓裝置

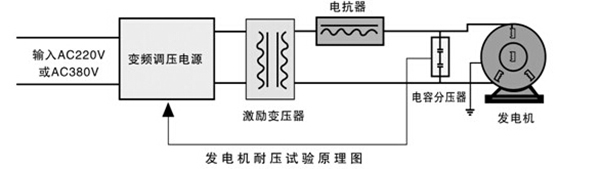

發電機耐壓試驗接線：
發電機耐壓試驗原理圖

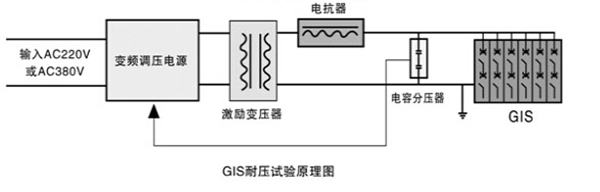

GIS耐壓試驗接線：
GIS耐壓試驗原理圖

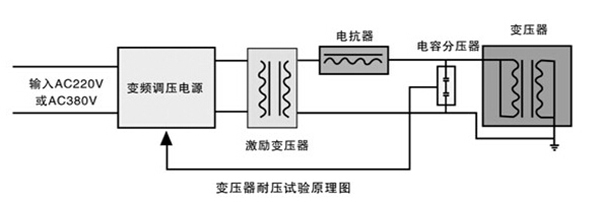

變壓器耐壓試驗接線：
變壓器耐壓試驗原理圖

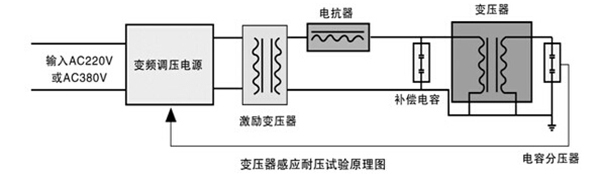

變壓器感應耐壓試驗：
變壓器感應耐壓試驗原理圖

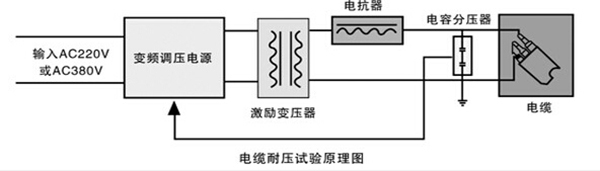

電纜耐壓試驗：
電纜耐壓試驗原理圖
以上就是串聯諧振耐壓裝置如何正確的接線及方法，這是我們使用該設備進行各種耐壓試驗前一定要掌握的東西，否則試驗就會失敗。
?
