產品編號： KDZG-II 60kV2mA 直流高壓發生器

參考標準：

產品說明書

檢定證書

標準及規程

產品概述

產品特點

詳細參數

相關信息：KDZG-II直流高壓發生器

注：關于產品購買、技術維護等服務，歡迎咨詢!在線咨詢

產品概述

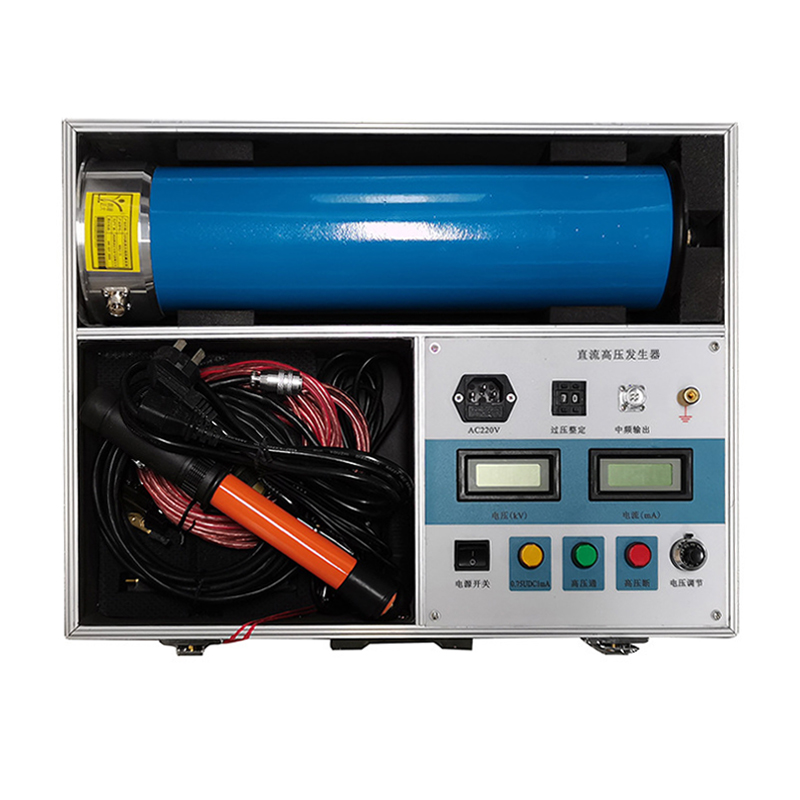

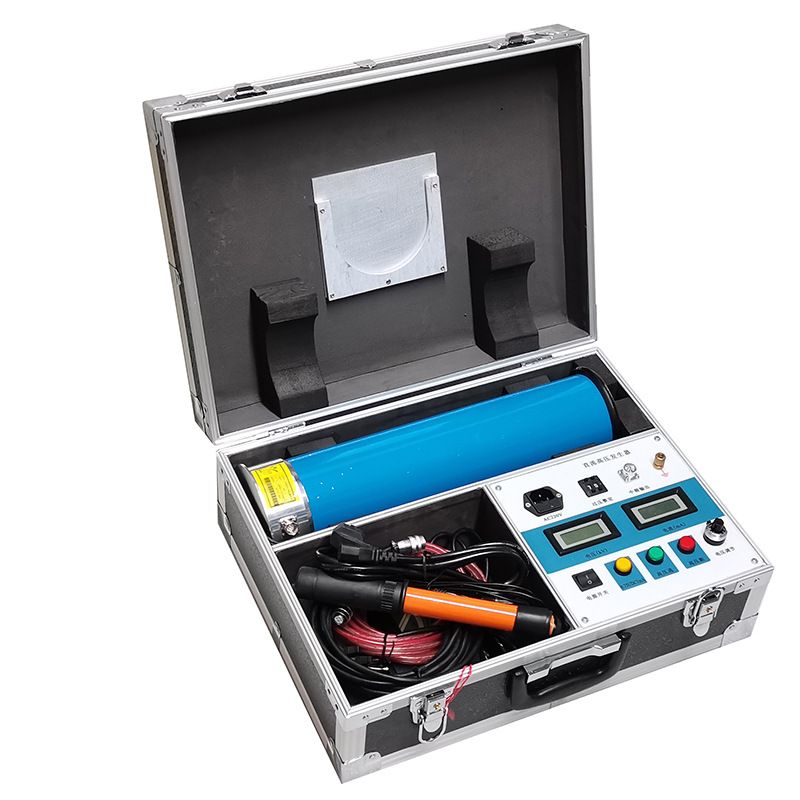

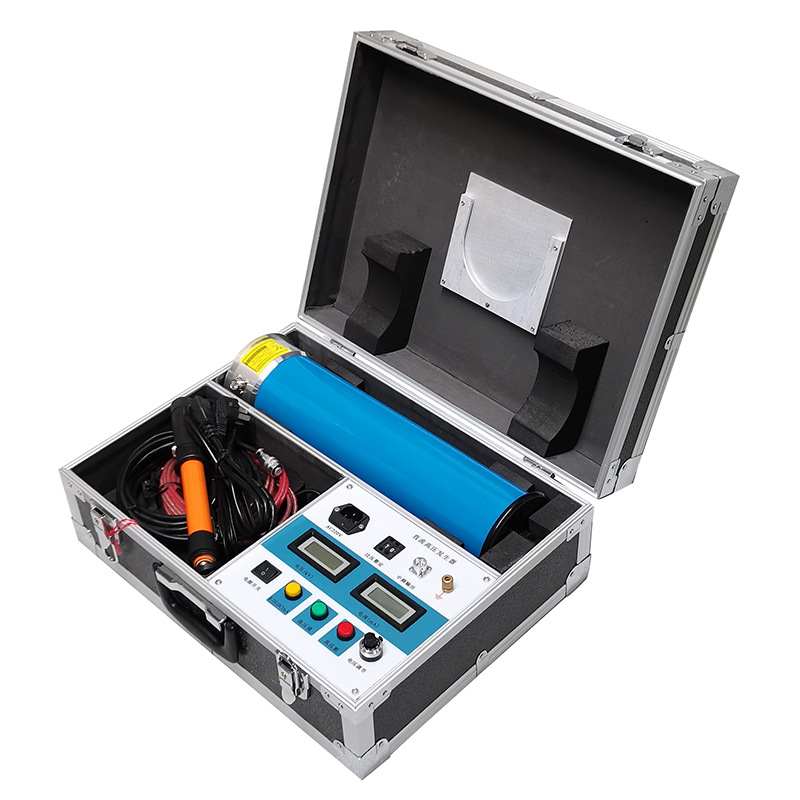

KDZG-II 60kV2mA 直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

產品特點

● 采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。

● 采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。

● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。

● 升壓電位器零起升壓。

● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。

● 過壓保護采用拔碼設定，一目了然，誤差±1%。

● 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

● 折疊式撐腳，直徑面積大，穩定性能好。

● 一體化設計、高壓拖地電纜引出，方便現場試驗。

● 產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

詳細參數

一體機

規格技術參數	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
額定電壓(kV)	40	60	60	60	80	100	120	120
額定電流(mA)	3	2	3	5	2	2	2	5
額定功率(W)	120	120	180	300	160	200	240	600
機箱重量	7	10.5	10.5	10.5	11	11.2	11.2	11.2
倍壓重量	一體2.5	2.7	2.7	2.7	3.0	3.3	3.3	3.3
倍壓高度	一體400	400	400	400	400	500	500	500
電壓測量精度	數顯表±（1.0%讀數±2個字）
電流測量精度	數顯表±（1.0%讀數±2個字）
波紋系數	≤1%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用
工作方式	一次連續時間最長為30分鐘
工作環境	溫度：-10～40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容負荷能力	被試品電容量無限制
帶電容負荷能力	可用1.5倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
結構特點	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
	機箱倍壓放置一個鋁合金箱，整機一手可提

分體機

規格技術參數	200/2	200/5	250/3	300/2	300/5	400/3	400/5	其它等級
額定電壓（KV）	200	200	250	300	300	400	400	500～1000KV定做
額定電流（mA）	2	5	3	2	5	3	5
額定功率（W）	400	1000	750	600	1500	1200	2000
機箱重量	4.5	4.5	4.5	5.5	5.5	5.5	5.8
倍壓重量	11.5	11.5	13	16	16	22	22
倍壓高度	965	965	1030	1250	1250	1900	1900
電壓測量精度	數顯表±（1.0%讀數±2個字）
電流測量精度	數顯表±（1.0%讀數±2個字）
波紋系數	≤1%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用
工作方式	一次連續時間最長為30分鐘
工作環境	溫度：-10～40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容負荷能力	被試品電容量無限制
帶電容負荷能力	可用1.5倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
結構特點	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
	控制箱小，方便現場
